板金事業

部品加工

一貫工程の部品加工

国内最高レベルの板金加工技術を駆使し、スピーディーで効率的な製造体制の確立に努めながら、高品質・低コスト・短納期でお客様に納入可能です。

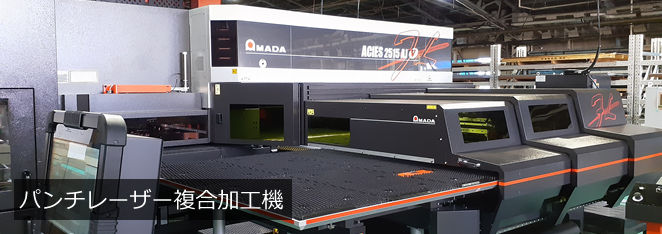

レーザープレス
パンチ金型を使用することで、レーザーで制御できない穴径公差の加工が可能です。
また、成型金型やタップ加工など取入れた複合加工も可能です。
レーザーでは、2.4Kwの発振機により幅広い板厚の切断ができます。
最小板厚0.3mm~最大6.0mmまでの加工範囲の切断が可能です。

NCターレットパンチプレス
サーボモーター駆動により、高速、安定加工、高品質な仕上がりができます。
また、テイクアウトローダーにより手間のかかるバラシ作業不要になり、製品をより早くお客様へ届けます。

CO2レーザー加工機
3.5Kwの発振機により最小0.5mm~最大9.0mmまでの幅広い板厚の切断が可能です。

バリ取り機
4本の研磨ブラシが回転しながら、旋回運動・ベルト直進動作を組み合わせることで多方向から研磨。
研磨ブラシを上昇・下降させ、高さを調整することにより、NCT加工、レーザー加工、プレス加工等のバリを一律に取ります。

タッピングマシン
タップ作業をNC自動化し多台持ちを可能にする効率的なタッピングマシンです。
NCプログラムで加工する為、タップ漏れ防止ができ品質面でも効果を発揮できます。

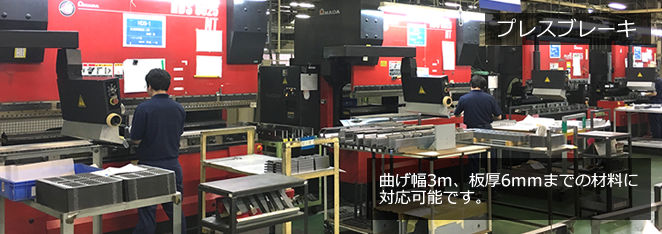

プレスブレーキ
曲げ幅3m、板厚6mmまでの材料に対応可能です。

CNC超精密成形研削盤
最小径0.05Rまで加工が可能(人毛が約0.08位)です。
また、多彩なドレス機能で成形が可能、焼き入れ鋼などの成形も得意です。

保有設備一覧

設備名ブロック型式メ-カ-名台数能力
パンチレーザー複合機LPTC-600Lトルンプ2台2.4Kw 2500×1280
ターレットパンチプレスNCTEM2510NTアマダ1台20ton 2500×1270
ターレットパンチプレスNCTEM2510NT-TKアマダ1台20ton 2500×1270
ガトリングプレスセンターNCTGT3300コマツ1台25ton 2500×1250
レーザーマシーンLCLC1212A5アマダ1台3.5Kw 2540×1270
レーザーマシーンLCLC1212A4アマダ1台2.0Kw 2540×1270
NCタッピングマシンタップ盤CTS900NTアマダ1台加工範囲X2700Y1100t0.8-4.5
メタルエステバリトリ機ME-2307エステーリンク1台巾1000、t70
メタルエステバリトリ機600Sエステーリンク1台巾600、t70
NCバリ取り機バリトリ機NVR-650アマダ1台巾650×650
湿式バリタックバリトリ機IBT610Ⅱアマダ1台巾600×150、t0.5~12.7
小型レベラ均しRP5-151ブラザー1台巾150、t0.3~3.2
PCLデータサーバーCAD/CAMASIS100PCLアマダ1台
自動プロCAD/CAMAAP100JWLアマダ1台
2次元CAD/CAMCAD/CAMAP100CADアマダ2台
ネスティングソフトCAD/CAMWinNESTアマダ1台
自動プロCAD/CAMCADMAC-EvolutionCADMAC1台
自動プロCAD/CAMToPs300トルンプ2台
リニアハイト測定LHN600ミツトヨ1台
光学顕微鏡測定MTM150オリンパス1台
光学顕微鏡測定TUM-300EH トプコン1台
CNC三次元測定機測定Crysta-Apex C7106ミツトヨ1台705×1005×605
表面粗輪郭形状測定機測定SEF-3500小坂研究所1台
設備名ブロック型式メ-カ-名台数能力
ベンディングマシンベンディングRG-25アマダ1台25ton、1200mm
ベンディングマシンベンディングRG-50Sアマダ2台50ton、2000mm
ベンディングマシンベンディングFBD-5012Fアマダ3台50ton、1200mm
ベンディングマシンベンディングFBD-5012F1アマダ2台50ton、1200mm
ベンディングマシンベンディングFBD-5020-F1アマダ1台50ton、2000mm
ベンディングマシンベンディングFBDⅢ-1025FS1アマダ1台100ton、2500mm
ベンディングマシンベンディングFBDⅢ-1025NTアマダ4台100ton、2500mm
ベンディングマシンベンディングFBDⅢ-1253NTアマダ1台125ton、3000mm
ベンディングマシンベンディングHDS-5020NTアマダ1台50ton、2000mm
ベンディングマシンベンディングHDS-8025NTアマダ2台80ton、2500mm
ベンディングマシンベンディングFMBⅡ-184NTアマダ1台15ton、300mm
ベンディングデータ自動プロCAD/CAMBENDCAMアマダ1台
ロールベンダーベンディングSR-55E住谷製作所1台ロール有効幅550mm ロール径φ63
設備名ブロック型式メ-カ-名台数能力
高速精密旋盤汎用旋盤MYLER-A津田1台
実用高速旋盤汎用旋盤LS大隈1台
NC精密成形平面研削盤研削盤TS-84アマダマシンツール1台600×400×100
NC平面研削盤研削盤PSG-125DX岡本1台
横型フライス盤フライス2ML-P日立精機1台
横型フライス盤フライスHF遠州製作1台
横型フライス盤フライスKML-0河合機械1台
横型フライス盤フライスMH-2P大阪機械1台
竪型フライス盤フライスKSJ牧野1台
竪型フライス盤フライスVA-A遠州1台
万能工具フライス盤フライスRTM-2理研1台
治具中グリフライス盤フライスBVⅡJ-70牧野1台
治具中グリフライス盤フライスMHJ牧野1台
対向2頭中グリ盤フライスFBF350-2B浦和1台
コマシャル治具中グリ盤フライスBGJ-70牧野1台
スケヤシャ-リングマシン汎用機A3H-512相沢鉄工所1台t4.5×1280
スケヤシャ-リングマシン汎用機A3H-525相沢鉄工所1台t4.5×2550
帯鋸盤汎用機ST-4565大東精機1台丸φ450、角650×350
万能帯鋸盤汎用機AM-G-16アマダ1台
卓上グラインダーグラインダーABT-H13 他日立 他7台
ドリル研削盤グラインダーNDP-T13X 他NACHI 他4台
超硬工具研削盤グラインダーSDG旭ダイヤモンド工業1台
超精密万能工具研削盤グラインダーC-40牧野1台
金型用CAD/CAMCAD/CAMEXCESS-HYBRIDC&Gシステム1台
研削加工自動プログラミングソフトCAD/CAMWAPS-Winアマダマシンツール1台
設備名ブロック型式メ-カ-名台数能力
トルクパックプレスプレスTP-80FXアマダ1台80ton
油圧プレスプレスHYP1000N日本オ-トマチックマシン1台10ton
現像ブレードバフ機研磨機磨き自製設備3台
プラズマアーク溶接機溶接OPW-100Pオリジン2台定格出力100A
キャリッジフレ-ム圧入機圧入キャリッジフレ-ム圧入機自製設備1台
X-Yロボットカシメ機カシメX-Yロボットカシメ機自製設備2台
